HPE FlexFabric 650FLB – ESXi PSOD

Merhaba,

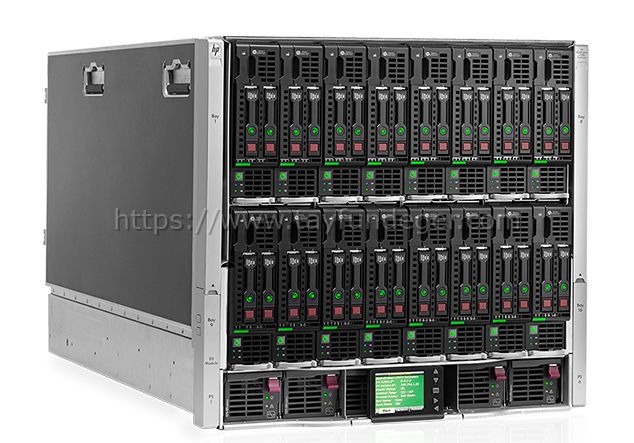

Bu yazımda sizlere ESXi üzerinde oluşan bir PSOD hakkında bilgi vereceğim. HP Blade kullanıyorsanız ve belirtmiş olduğum adaptöre sahipseniz PSOD ile karşılaşabilirsiniz. PSOD ile karşılaşabileceğiniz blade server’lar aşağıdaki gibidir.

• HPE ProLiant BL460c Gen10 Server Blade
• HPE ProLiant BL460c Gen9 Server Blade
• HPE ProLiant BL660c Gen9 Server

HPE ESXi PSOD

VMware ESXi 6.0, VMware ESXi 6.5 ve VMware ESXi 6.7 çalıştırılan 12.0.1211.0 veya öncesi bir sürücüye sahip olan HPE FlexFabric 20Gb bağlantılı 650FLB adaptörü ile yapılandırılmış belirli HPE sunucularında aşağıdaki gibi bir PSOD yaşanabiliyor.

50 ile 70 gün arasında aşağıdaki gibi bir VMknernel log’u görebilrisiniz.

2019-07-20T00:46:10.267Z cpu33:69346)WARNING: brcmfcoe: lpfc_sli_issue_iocb_wait:10828: 0:0330 IOCB wake NOT set, Data x24 x0

2019-07-20T01:10:14.266Z cpu33:69346)WARNING: brcmfcoe: lpfc_sli_issue_iocb_wait:10828: 0:0330 IOCB wake NOT set, Data x24 x0

2019-07-20T02:16:25.801Z cpu33:69346)WARNING: brcmfcoe: lpfc_sli_issue_iocb_wait:10828: 0:0330 IOCB wake NOT set, Data x24 x0

2019-07-20T02:22:26.957Z cpu33:69346)WARNING: brcmfcoe: lpfc_sli_issue_iocb_wait:10828: 0:0330 IOCB wake NOT set, Data x24 x0

2019-07-20T03:26:39.057Z cpu11:69346)WARNING: brcmfcoe: lpfc_sli_issue_iocb_wait:10828: 0:0330 IOCB wake NOT set, Data x24 x0

2019-07-20T04:06:46.158Z cpu11:69346)WARNING: brcmfcoe: lpfc_sli_issue_iocb_wait:10828: 0:0330 IOCB wake NOT set, Data x24 x0

10 ile 30 gün arasında aşağıdaki gibi bir PSOD ile karşılaşabilirsiniz.

2019-07-20T12:36:45.514Z cpu13:1603745)0x4394c509b920:[0x41800a1eee39]lpfc_sli_get_iocbq@(brcmfcoe)#+0x1d stack: 0x430698f6ccd0

2019-07-20T12:36:45.514Z cpu13:1603745)0x4394c509b940:[0x41800a1f8914]lpfc_sli4_handle_eqe@(brcmfcoe)#+0x35c stack: 0x202

2019-07-20T12:36:45.514Z cpu13:1603745)0x4394c509b9f0:[0x41800a1f9811]lpfc_sli4_intr_bh_handler@(brcmfcoe)#+0x89 stack: 0x43011d2e07f8

2019-07-20T12:36:45.514Z cpu13:1603745)0x4394c509ba20:[0x4180098d1b44]IntrCookieBH@vmkernel#nover+0x1e0 stack: 0x0

2019-07-20T12:36:45.515Z cpu13:1603745)0x4394c509bac0:[0x4180098b1db0]BH_DrainAndDisableInterrupts@vmkernel#nover+0x100 stack: 0x4394c509bba0

2019-07-20T12:36:45.515Z cpu13:1603745)0x4394c509bb50:[0x4180098d3952]IntrCookie_VmkernelInterrupt@vmkernel#nover+0xc6 stack: 0x82

2019-07-20T12:36:45.515Z cpu13:1603745)0x4394c509bb80:[0x41800992f27d]IDT_IntrHandler@vmkernel#nover+0x9d stack: 0x0

Bu sorunu gidermek için aşağıdaki bileşenleri yüklemeniz gerekmektedir.

VMware ESXi 6.7 için;

Emulex(BRCM) Fibre Channel over Ethernet driver for VMware vSphere 6.7 Version 2019.03.03 (This includes driver version 12.0.1216.4)

HPE Firmware Flash for Emulex Converged Network Adapters for VMware vSphere 6.7 Version 2019.03.01 (This includes firmware 12.0.1216.0)

VMware ESXi 6.5 için;

Emulex(BRCM) Fibre Channel over Ethernet driver for VMware vSphere 6.5 Version 2019.03.03 (This includes driver version 12.0.1216.4)

HPE Firmware Flash for Emulex Converged Network Adapters for VMware vSphere 6.5 Version 2019.03.01 (This includes firmware 12.0.1216.0)

VMware ESXi 6.0 için;

VMware ESXi 6.0 brcmfcoe 12.0.1110.39 FCoE Driver for Emulex and OEM Branded Converged Network Adapters

HPE Firmware Flash for Emulex Converged Network Adapters for VMware vSphere 6.0 Version 2019.03.01 (This includes firmware 12.0.1216.0)

Bu konu ile ilgili aşağıdaki KB’yi inceleyebilirsiniz.

https://kb.vmware.com/s/article/67065

Umarım faydalı olmuştur.

İyi çalışmalar.
